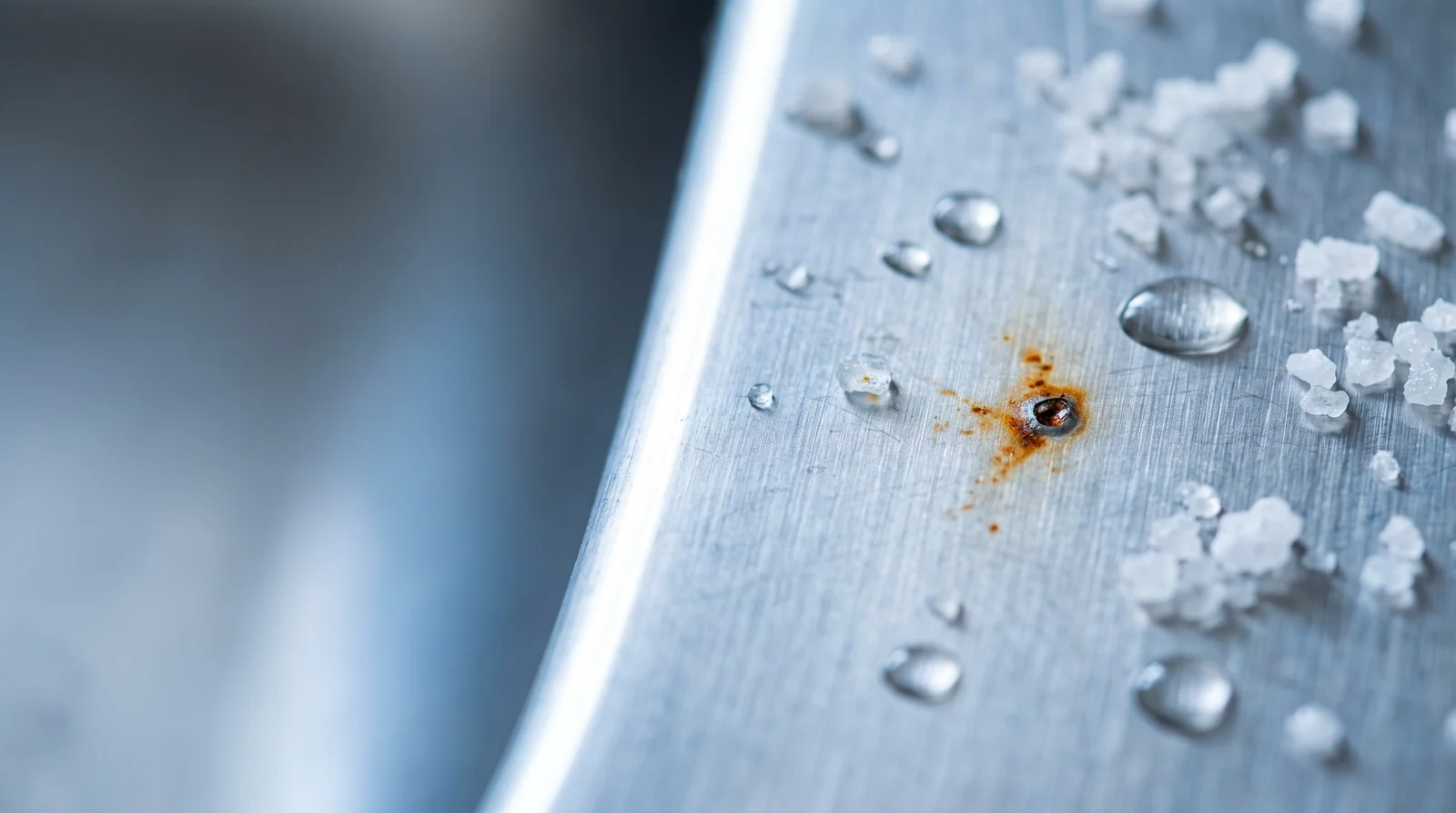

Dlaczego stal nierdzewna rdzewieje w zakładzie mięsnym? Sól, chlor i środki myjące — jak zapobiegać i usuwać naloty
Reklamacja „nierdzewka rdzewieje” prawie nigdy nie kończy się winą materiału. Kończy się solanką zostawioną na noc, kwasem solnym użytym do kamienia albo szczotką drucianą. Ten artykuł pokazuje, co naprawdę dzieje się na powierzchni stali w masarni — i jak temu zapobiec, zanim nalot zamieni się w wżer.
Spis treści
- Nierdzewna nie znaczy niezniszczalna — jak stal się broni
- Pięć źródeł rdzy w zakładzie mięsnym
- Trzy rodzaje korozji — jak je rozpoznać
- Mycie i dezynfekcja, które nie niszczą stali
- 1.4301 czy 1.4404 — kiedy solanka wymusza dopłatę
- Konstrukcja, która sama ogranicza ryzyko
- Gdy nalot już jest — usuwanie krok po kroku
- Lista kontrolna dla szefa produkcji

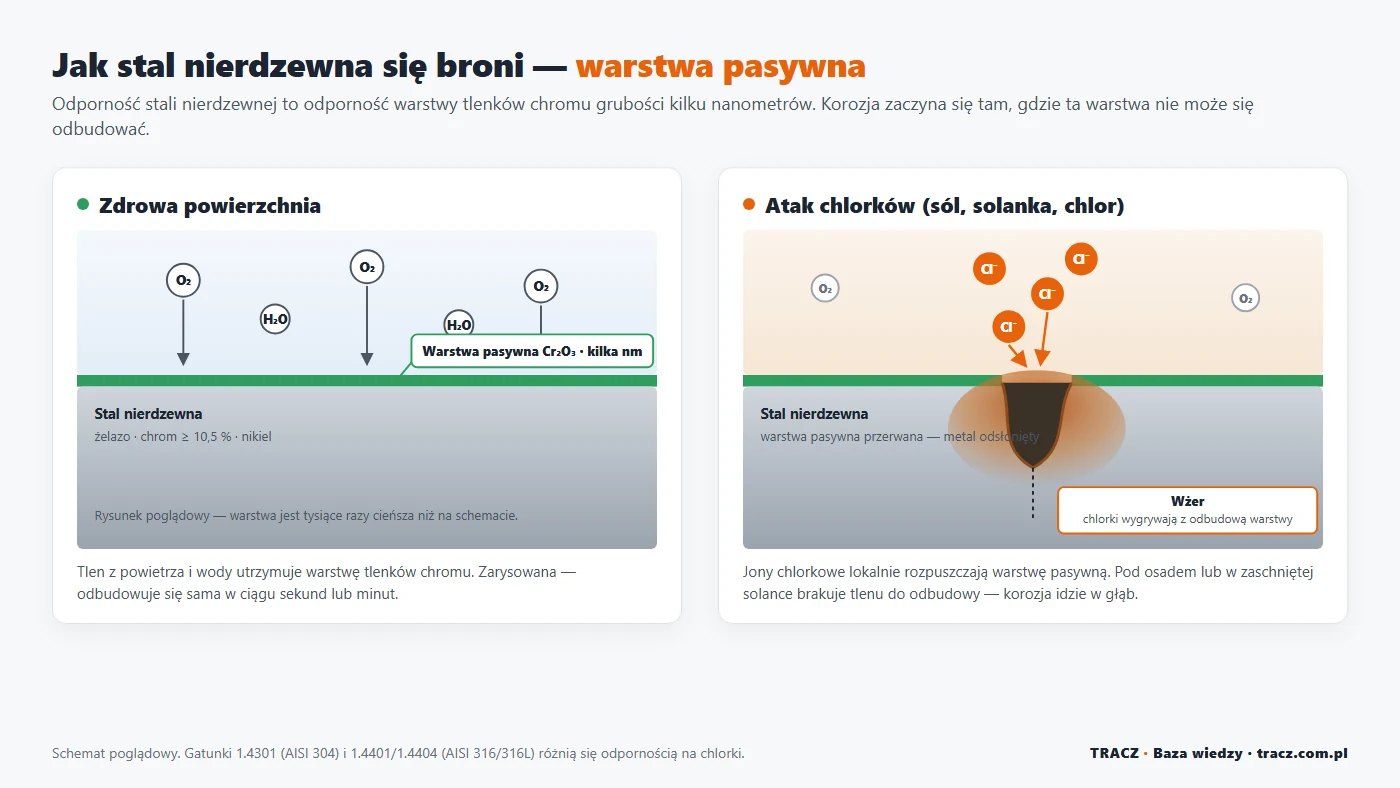

1. Nierdzewna nie znaczy niezniszczalna — jak stal się broni
Stal nierdzewna nie jest odporna dlatego, że „nie rdzewieje”. Jest odporna dlatego, że rdzewieje w kontrolowany sposób. Zawarty w niej chrom — co najmniej 10,5 %, a w gatunkach stosowanych w przemyśle spożywczym wyraźnie więcej — w kontakcie z tlenem tworzy na powierzchni warstwę tlenków chromu grubości kilku nanometrów. Jest niewidoczna, szczelna i, co najważniejsze, samoodnawialna: zarysowana, odbudowuje się w ciągu sekund lub minut, o ile ma dostęp do tlenu.
Cała odporność stali nierdzewnej to więc odporność tej jednej warstwy. Korozja zaczyna się zawsze w tym samym miejscu: tam, gdzie warstwa pasywna nie może się odbudować. Pod osadem, w szczelinie bez dostępu tlenu albo tam, gdzie jony chlorkowe wybijają w niej dziury szybciej, niż tlen zdąży je załatać.
„Nierdzewna” czy „kwasoodporna”? Na halach „stal kwasoodporna” oznacza zwykle gatunek z dodatkiem molibdenu (1.4401/1.4404, AISI 316/316L), a „nierdzewna” — gatunek 1.4301 (AISI 304). Technicznie obie są stalami nierdzewnymi z tej samej rodziny; różni je odporność na chlorki. Dlatego w TRACZ mówimy „stal nierdzewna” i zawsze podajemy numer gatunku — to jedyny precyzyjny zapis. Więcej o oznaczeniach: 1.4301 czy AISI 304 — odkodowujemy stale.

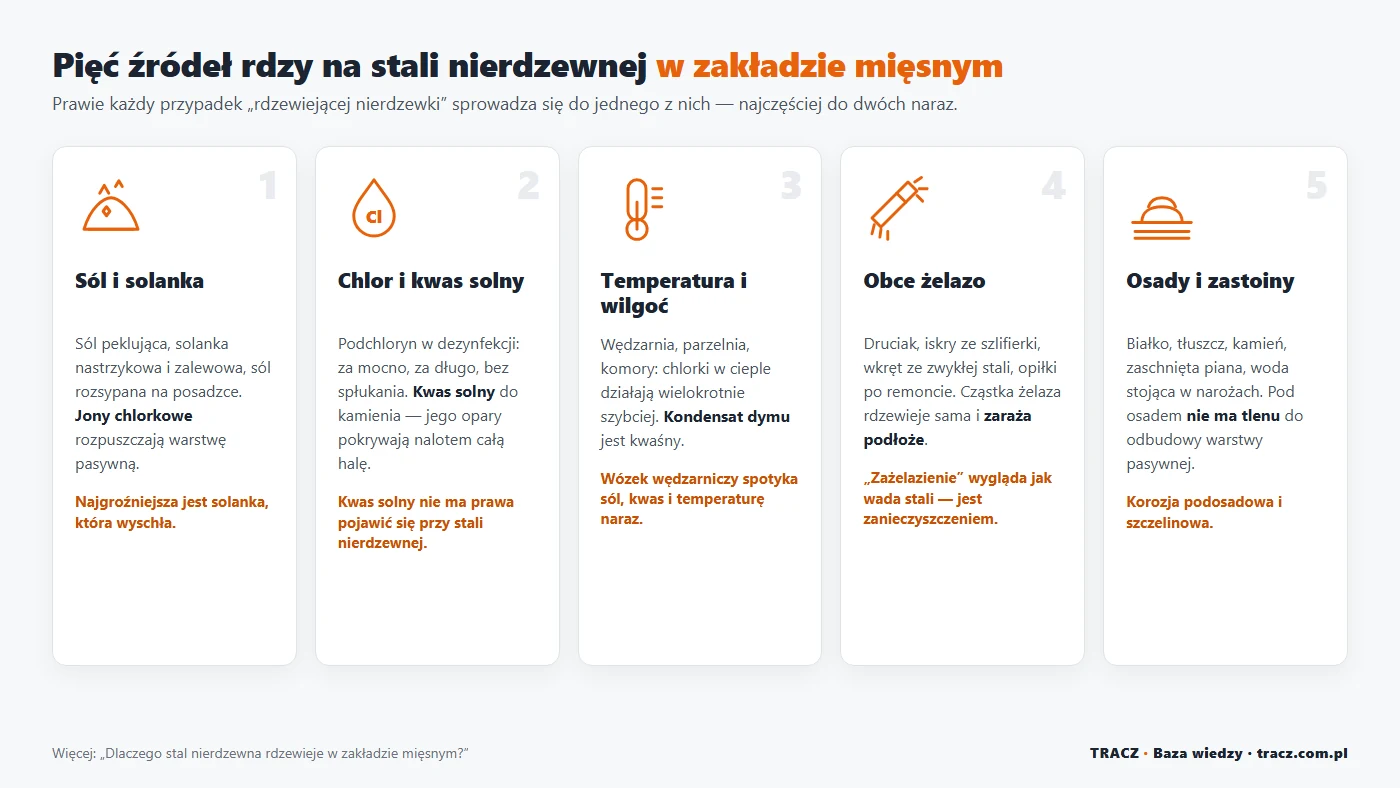

2. Pięć źródeł rdzy w zakładzie mięsnym
W zakładzie przetwórstwa mięsnego stal pracuje w jednym z najtrudniejszych środowisk w całym przemyśle spożywczym. Nie z powodu jednego czynnika — z powodu ich nakładania się. Oto pięć źródeł, które odpowiadają za niemal wszystkie przypadki „rdzewiejącej nierdzewki”, jakie widzieliśmy przez lata.
Sól i solanka
Sól peklująca, solanka nastrzykowa i zalewowa, sól rozsypana na posadzce, która unosi się z wodą podczas mycia. Jony chlorkowe są wrogiem numer jeden warstwy pasywnej: lokalnie ją rozpuszczają i otwierają drogę do metalu. Najgroźniejsza nie jest solanka w wannie — jest nią solanka, która wyschła. W trakcie odparowania stężenie soli rośnie aż do nasycenia, a na ciepłej powierzchni cały proces przyspiesza wielokrotnie.
Chlor w dezynfekcji i kwas solny
Preparaty na bazie podchlorynu sodu są skutecznym środkiem dezynfekcyjnym, ale zawierają aktywny chlor. Zbyt wysokie stężenie, za długi czas kontaktu, brak spłukania albo wyschnięcie środka na powierzchni — każdy z tych błędów zostawia ślad. Osobną kategorią jest kwas solny używany do usuwania kamienia: jego opary osiadają na wszystkim w promieniu kilku metrów i potrafią w jedną noc pokryć nalotem całą halę. Na stali nierdzewnej kwas solny nie ma prawa się pojawić.
Temperatura i wilgoć
W wędzarni, parzelni i komorze dojrzewalniczej chlorki działają w podwyższonej temperaturze, a to mnoży ich agresywność. Powyżej mniej więcej 50–60 °C stale austenityczne stają się dodatkowo podatne na korozję naprężeniową w obecności chlorków. Do tego kondensat dymu jest kwaśny (kwasy organiczne, fenole), a solanka kapiąca z wyrobów osadza się na kijach i ramach. Wózek wędzarniczy w jednym cyklu spotyka sól, kwas, wilgoć i temperaturę jednocześnie.
Obce żelazo
Szczotka druciana ze stali węglowej, iskry ze szlifierki pracującej kilka metrów dalej, wkręt ze zwykłej stali, opiłki po remoncie, żelazo w wodzie ze starej instalacji. Cząstka zwykłego żelaza osadzona na stali nierdzewnej rdzewieje sama, a pod nią powstaje mikroogniwo, które atakuje podłoże. Efekt to rdzawe plamki, które wyglądają jak wada materiału, a są zanieczyszczeniem z zewnątrz. W żargonie: „zażelazienie”.
Osady i zastoiny
Resztki białka i tłuszczu, kamień z twardej wody, zaschnięta piana, woda stojąca w narożach albo pod uszczelką. Pod osadem nie ma tlenu, więc warstwa pasywna nie ma jak się odbudować — powstaje korozja podosadowa i szczelinowa. Do tej grupy należy też kontakt z innym metalem: aluminium lub ocynk pozostawione w solance na stali nierdzewnej tworzą ogniwo galwaniczne.

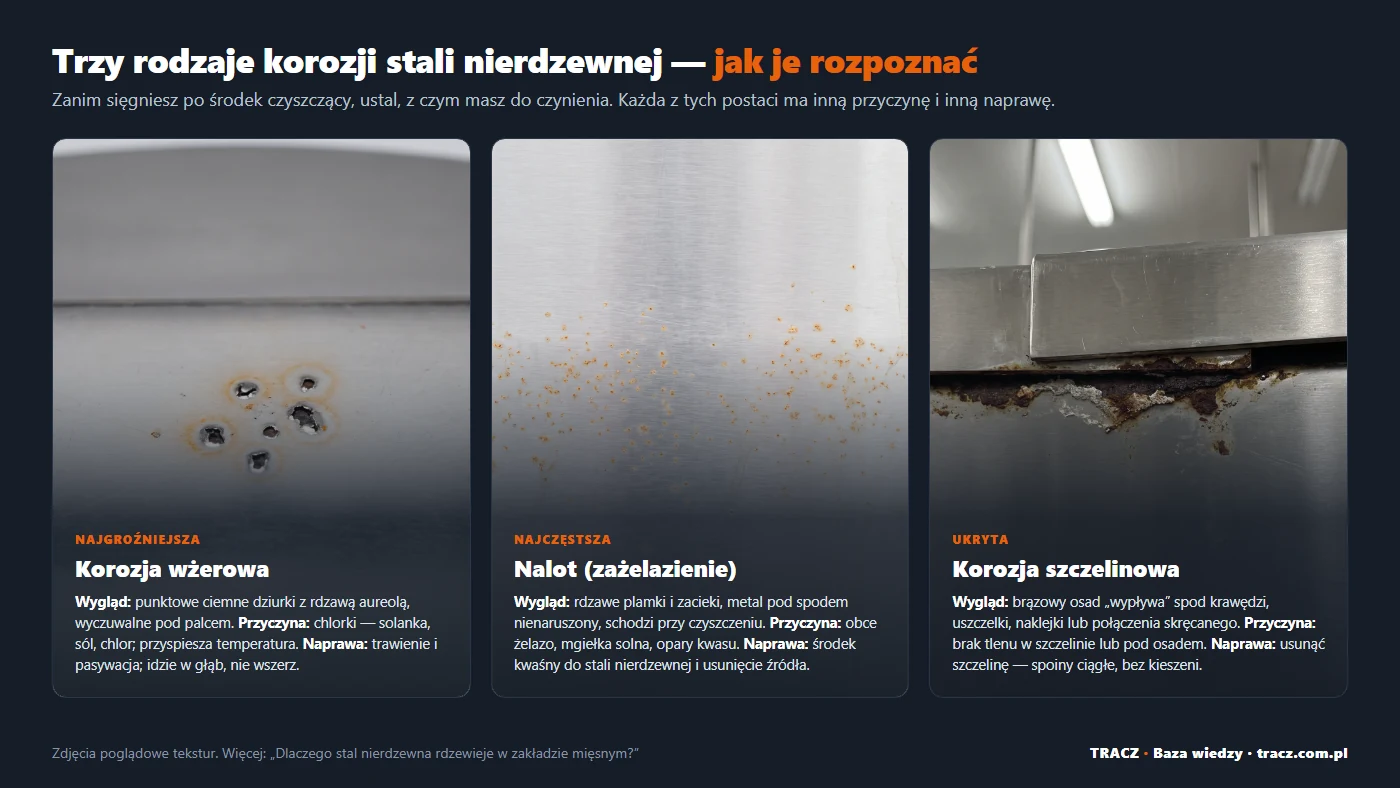

3. Trzy rodzaje korozji — jak je rozpoznać
Zanim sięgniesz po środek czyszczący, ustal, z czym masz do czynienia. Trzy najczęstsze postaci korozji na wyposażeniu zakładu mięsnego różnią się wyglądem, przyczyną i sposobem naprawy.
| Rodzaj | Jak wygląda | Skąd się bierze | Co robić |
|---|---|---|---|
| Wżerowa (pitting) | Punktowe, ciemne dziurki z rdzawą aureolą; wyczuwalne pod palcem | Chlorki: solanka, sól, chlorowe środki; przyspiesza wysoka temperatura | Trawienie i pasywacja; głębokie wżery — szlif narzędziami tylko do stali nierdzewnej, potem pasywacja |
| Nalotowa (zażelazienie) | Rdzawe plamki i zacieki na nienaruszonym metalu; schodzą przy czyszczeniu | Obce żelazo, mgiełka solna, opary kwasu | Środek kwaśny do stali nierdzewnej lub pasta pasywująca; usunąć źródło żelaza |
| Szczelinowa | Brązowy osad „wypływa” spod krawędzi, uszczelki, naklejki lub połączenia skręcanego | Brak tlenu pod osadem lub w szczelinie | Usunąć osad i przyczynę szczeliny; w konstrukcji — spoiny ciągłe, bez kieszeni |
Wżer jest z tych trzech najgroźniejszy, bo idzie w głąb, nie wszerz. Powierzchnia może wyglądać niemal czysto, a pod nią postępuje ubytek, który z czasem przebije ściankę wanny. Nalot z kolei jest niegroźny sam w sobie — ale zostawiony na tygodnie staje się miejscem startu dla wżerów.
4. Mycie i dezynfekcja, które nie niszczą stali
Procedura mycia w zakładzie mięsnym ma dwa cele naraz: bezpieczeństwo mikrobiologiczne i zachowanie powierzchni. Dobrze ułożona wspiera procedury HACCP i jednocześnie chroni stal. Źle ułożona sama produkuje korozję. Kolejność, która działa:
- Spłukanie wstępne wodą letnią, nie gorącą — gorąca woda ścina białko i przykleja je do stali.
- Piana myjąca alkaliczna — rozpuszcza tłuszcz i białko; dla stali nierdzewnej jest bezpieczna.
- Dokładne spłukanie — resztki środka myjącego osłabiają dezynfekcję i zostają na powierzchni.
- Dezynfekcja w stężeniu i czasie kontaktu z karty technicznej preparatu — ani więcej, ani dłużej.
- Spłukanie wodą pitną — obowiązkowe przy preparatach chlorowych i czwartorzędowych związkach amoniowych.
- Ociekanie i osuszenie — bez stojącej wody w narożach, na półkach i w dnie wanien.
| Co wolno | Czego unikać |
|---|---|
| Środki alkaliczne do tłuszczu i białka | Kwas solny w każdej postaci — również używany kilka metrów dalej |
| Środki kwaśne do kamienia na bazie kwasu fosforowego, azotowego lub cytrynowego | Podchloryn dozowany „na oko” i pozostawiony do wyschnięcia |
| Pady nylonowe, szczotki z tworzyw lub ze stali nierdzewnej | Dezynfekcja chlorowa na gorącej powierzchni |
| Woda o niskiej zawartości chlorków; przy twardej wodzie — regularne odkamienianie bezpiecznym kwasem | Wełna stalowa, druciaki, szczotki ze stali węglowej |
| Osobne narzędzia do stali nierdzewnej i do posadzek | Narzędzia, które wcześniej dotykały zwykłej stali |
| Mycie ciśnieniowe z zachowaniem dystansu od łożysk kół | Solanka i środki chemiczne pozostawione na powierzchni na noc |
Jedna zasada, która załatwia większość problemów: nic, co zawiera chlorki lub chlor, nie ma prawa wyschnąć na stali nierdzewnej. Ani solanka, ani dezynfekant, ani woda po myciu posadzki, na której leżała sól.
5. 1.4301 czy 1.4404 — kiedy solanka wymusza dopłatę
Gatunek 1.4301 (AISI 304), z chromem i niklem, to standard w przemyśle spożywczym i w naszym katalogu. W normalnej pracy masarni w zupełności wystarcza: wózki do farszu, wózki wędzarnicze, stoły, regały i wózkowanny do transportu surowca wykonane z 1.4301 służą latami, o ile kontakt z solanką jest krótki i kończy się spłukaniem.
Gatunki 1.4401 i 1.4404 (AISI 316 i 316L) zawierają dodatkowo molibden. To on podnosi odporność na korozję wżerową wywołaną chlorkami. Dopłata do gatunku z molibdenem ma sens, gdy:
- solanka stoi w zbiorniku godzinami lub dniami — wanny do peklowania zalewowego, zbiorniki solanki, układy nastrzykowe;
- stężenie soli jest wysokie, a temperatura procesu podwyższona;
- dezynfekcja chlorowa jest częsta i intensywna;
- zakład leży w strefie nadmorskiej, gdzie chlorki są także w powietrzu.
Z drugiej strony molibden nie zwalnia z higieny. Wanna z 1.4404, w której solanka wysycha przez weekend, też w końcu dostanie wżerów — tylko później. Dlatego w TRACZ pytamy najpierw o proces, a dopiero potem o gatunek. Wanny do peklowania i wózkowanny wykonujemy standardowo ze stali 1.4301 i elektropolerujemy, a wózki do farszu oferujemy w gatunku 1.4301 lub 1.4401. Jeśli Twój proces peklowania wymaga stali z molibdenem, dobierzemy ją razem.
6. Konstrukcja, która sama ogranicza ryzyko
Duża część problemów z korozją rozstrzyga się nie na etapie mycia, lecz na etapie projektu i wykonania urządzenia. Dobrze skonstruowany wózek czy wanna po prostu nie mają miejsc, w których korozja mogłaby się zacząć.
- Spoiny ciągłe, przeszlifowane i pasywowane. Spawanie niszczy warstwę pasywną w strefie wpływu ciepła; naloty po spawaniu trzeba usunąć i przywrócić pasywność, inaczej spoina staje się pierwszym miejscem rdzy. Spoina przerywana zostawia szczeliny — w konstrukcji higienicznej niedopuszczalne.
- Elektropolerowanie. Elektrochemiczne wygładzenie powierzchni usuwa mikronierówności, w których zatrzymują się osady, i wzbogaca warstwę wierzchnią w chrom — warstwa pasywna jest grubsza i stabilniejsza. Dlatego nasze wanny, wózkowanny i wózki do farszu są elektropolerowane.
- Zaokrąglone naroża i promienie gięcia zamiast ostrych kątów — nie ma martwych stref, w których stoi woda.
- Brak kieszeni i szczelin: zamknięte profile, pełne przespawanie połączeń, żadnych nakładek na zakładkę.
- Elementy jezdne i złączne ze stali nierdzewnej lub tworzyw. Jedna śruba ze zwykłej stali potrafi „zarazić” rdzą całe koło.
- Odprowadzenie wody: spadki dna, wylewki, otwory spustowe — po myciu nic nie ma prawa stać.
- Żadnych naklejek i etykiet na powierzchniach roboczych — pod naklejką zawsze jest szczelina.
Jak wygląda to w praktyce na naszej hali, pokazujemy w artykułach Droga do perfekcyjnej higieny i Anatomia perfekcji. Urządzenia, o których mowa w tym tekście:
7. Gdy nalot już jest — usuwanie krok po kroku
- Oceń, z czym masz do czynienia. Przetrzyj miejsce wilgotnym padem nylonowym. Jeśli plama schodzi — to nalot. Jeśli zostaje ciemny punkt wyczuwalny pod palcem — to wżer.
- Lekki nalot: środek kwaśny przeznaczony do stali nierdzewnej (na bazie kwasu cytrynowego lub fosforowego) albo pasta do czyszczenia stali nierdzewnej, pad nylonowy, ruch zgodny z kierunkiem szczotkowania powierzchni. Spłukać, osuszyć.
- Nalot rozległy, po iskrach lub oparach kwasu: pasta trawiąco-pasywująca do stali nierdzewnej. To środki profesjonalne: rękawice, okulary, wentylacja, obfite spłukanie i neutralizacja zgodnie z kartą charakterystyki. Nie wykonuje się tego w strefie produkcyjnej podczas pracy.
- Wżery: trawienie i pasywacja zatrzymują proces. Głębokie wżery wymagają szlifowania — wyłącznie narzędziami, które nigdy nie dotykały zwykłej stali — i ponownej pasywacji. Wżer, który przebił ściankę, to naprawa spawalnicza u producenta.
- Po każdej ingerencji mechanicznej (szlif, spawanie naprawcze) powierzchnia jest „naga” — spasywuj ją, zanim urządzenie wróci do produkcji.
- Usuń przyczynę. Bez tego nalot wróci w tym samym miejscu za miesiąc: znajdź źródło żelaza, zmień procedurę dezynfekcji, wyeliminuj zastoiny.
Czego nie robić: nie szlifować druciakiem ani wełną stalową, nie używać kwasu solnego „bo szybko działa”, nie malować i nie lakierować stali nierdzewnej, nie zostawiać „bo to tylko plamka”.
Uszkodzone urządzenie da się naprawić. W ramach naszych usług spawalniczych wykonujemy dospawania i wykończenie powierzchni elementów ze stali nierdzewnej.
8. Lista kontrolna dla szefa produkcji
- Solanka i sól nigdy nie wysychają na stali — spłukanie po każdym kontakcie.
- Kwas solny nie istnieje w zakładzie; do kamienia — kwas fosforowy, azotowy lub cytrynowy.
- Dezynfekcja chlorowa: stężenie i czas z karty, spłukanie wodą pitną, nigdy na gorącej powierzchni.
- Osobne narzędzia do stali nierdzewnej: pady nylonowe, szczotki z tworzyw, zero druciaków.
- Prace szlifierskie i spawalnicze na zwykłej stali — poza strefą z wyposażeniem nierdzewnym albo z osłonięciem urządzeń.
- Po myciu wszystko ocieka: żadnej stojącej wody w wannach, na półkach, w narożach.
- Śruby, wkręty, koła i osie wymieniane tylko na nierdzewne lub z tworzyw.
- Wanny do peklowania i zbiorniki solanki: gatunek dobrany do stężenia i czasu kontaktu.
- Przegląd raz w miesiącu: plamki i zacieki usuwane od razu, wżery zgłaszane do naprawy.
- Naklejki i etykiety — nigdy na powierzchniach roboczych.
Masz wątpliwości, który gatunek wybrać do wanny do peklowania albo jak przygotować wyposażenie do intensywnego mycia? Napisz do nas — doradzimy na podstawie Twojego procesu, nie katalogu.
P.P.H.U. TRACZ — Inżynieria na miarę Twoich potrzeb. Od 1987 roku.
